Ström- & Spänningssensorer
Mätområde: 20 A – 4000 A
Primär nominell ström: 2000 A RMS
Noggrannhet: ± 0,25 % vid nominell ström
Linearitet: ≤ 0,1 %
Svarstid: ≤ 1 µs
Temperaturdrift: ≤ 0,025 mA/K
Galvanisk isolation: 7,4 kV (50 Hz, 1 min)
Impulstest: 20 kV (1,2/50 µs)
Överspänningskategori: 3
Föroreningsgrad: 2
Drifttemperatur: –40 °C till +85 °C
Lagringstemperatur: –50 °C till +90 °C
Matningsspänning: ± 24 V DC (± 5 %)
Utgångsström: 400 mA vid nominell ström
Frekvensbandbredd: 0 – 100 kHz
Vikt: ≈ 1,6 kg
Kapsling: kompakt och industriellt tålig, certifierad för upp till 80 °C omgivningstemperatur
Anslutningstyper: Molex, JST eller Phoenix
Ström- & Spänningssensorer
Ström- & Spänningssensorer
Ström- & Spänningssensorer
Ström- & Spänningssensorer
Ström- & Spänningssensorer
Ström- & Spänningssensorer
Strömförsörjning
Kapslingar & förskruvningar
Kontaktdon
Ström- & Spänningssensorer
Ström- & Spänningssensorer

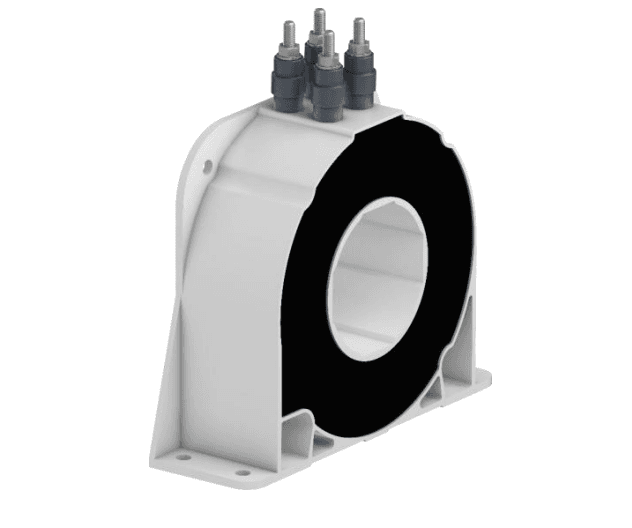

HRS2000-I är en kraftfull och noggrann strömsensor för mätning av växelström (AC), likström (DC) och pulserande strömmar upp till 4000 A. Tack vare galvanisk isolation mellan primär- och sekundärkretsar ger den hög säkerhet och tillförlitlighet även i krävande miljöer.
Sensorn kombinerar kompakt design med mycket hög robusthet mot elektromagnetiska störningar och erbjuder en mätprecision på bättre än 0,25 %. HRS2000-I är särskilt framtagen för applikationer där stora strömmar måste mätas snabbt och exakt – som inom energiomvandling, frekvensomriktare, svetsutrustning, servodrifter, vind- och solkraftsanläggningar.
Den större konstruktionen möjliggör upp till 4000 A i ett 2000 A-hölje, vilket gör den idealisk där prestanda och utrymmeseffektivitet måste kombineras.
