Stik
NF10: Alle skaller er lavet af rustfrit stål og ikke-magnetiske materialer.
Høj beskyttelsesklasse: Konnektorer og stikdåser er forseglet til IP68, selv når de ikke er parret.
Fjederbelastede kontakter: Hårdt forgyldte med selvrensende overflader. Stød- og vibrationsresistent.
Polarisering, bajonetmontering: NF-serien har en række forskellige kontaktretninger. Der findes 5 farvekodede bajonetlåspositioner.
EMP-afskærmning: Fremragende dæmpningsegenskaber med hensyn til elektromagnetisk interferens, RF-interferens og pulsfrekvenser.
Antal kontakter: 10
Nominel spænding: 50 V
Nominel strøm (Ie): 6 µA min. / 2,5 A maks.(gælder mellem to kontakter – bemærk step-off-kurven)
Antal retninger: 5
Kontaktmodstand: ca. 5 mΩ
Isolationsmodstand: ≥ 5 000 MΩ
EMP-afskærmning : 70 dB ved 1 MHz (i henhold til VG95214-3)
Testspænding: 500 Vrms, 50 Hz
Tæthed koblet (fodret): IP68 (0,4 bar, 2 timer ved 25 °C, i henhold til VG95319-2, test nr. 5.9.2)
Tæthed umonteret: IP68 (0,4 bar, 2 timer ved 25 °C, i henhold til VG95319-2, test nr. 5.9.2)
Mekanisk levetid: 5 000 skiftecyklusser
Temperaturområde : -55°C til +100°C
Materiale / finish / farve: Trykstøbt aluminium, rustfrit (antimagnetisk) stål / Ni3+2Cd6+2cF, Cr3+2 / RAL6015, sort
Kontaktdesign : Stik: fjederbelastede kontakter, sokkel: stive kontakter
Kontaktmateriale: Bearbejdet kobberlegering, guldbelagt
Tilslutningstype stik: Loddetråd: AWG 20, PCB: loddestifter Ø 0,53 mm
Koblingstype: Bajonetkobling
Stik
Stik
Stik
Stik
Stik
Stik
Stik
Stik

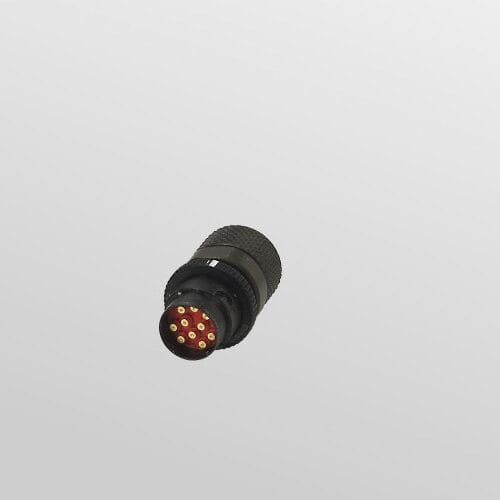

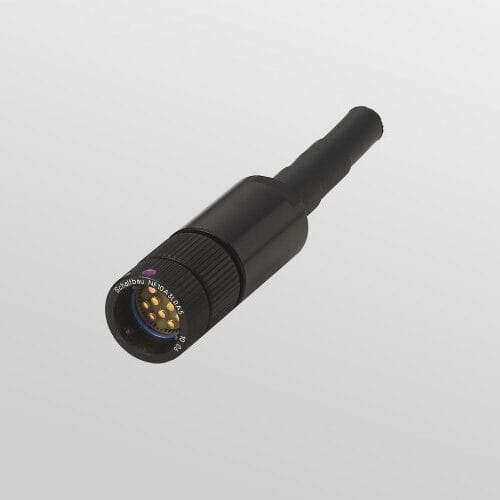

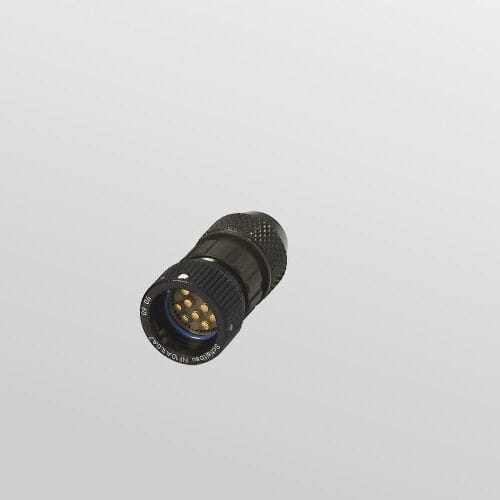

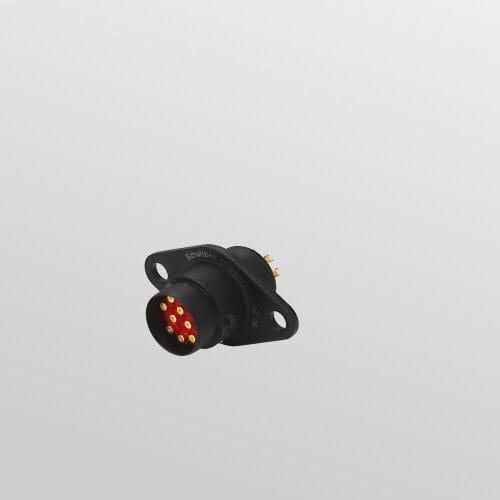

NF10-serien er et 10-polet lydstik med forbedret afskærmning og guldbelagte fjederbelastede kontakter, der er specielt designet til kommunikationsteknologi. Serien giver høj pålidelighed under ekstreme miljøforhold. Serien omfatter vandtætte stik med bajonetriller, som dækker et bredt temperaturområde. Det modulære design giver mulighed for mange kombinationer, der passer til dine specifikke behov.
