Lineære sensorer MSK

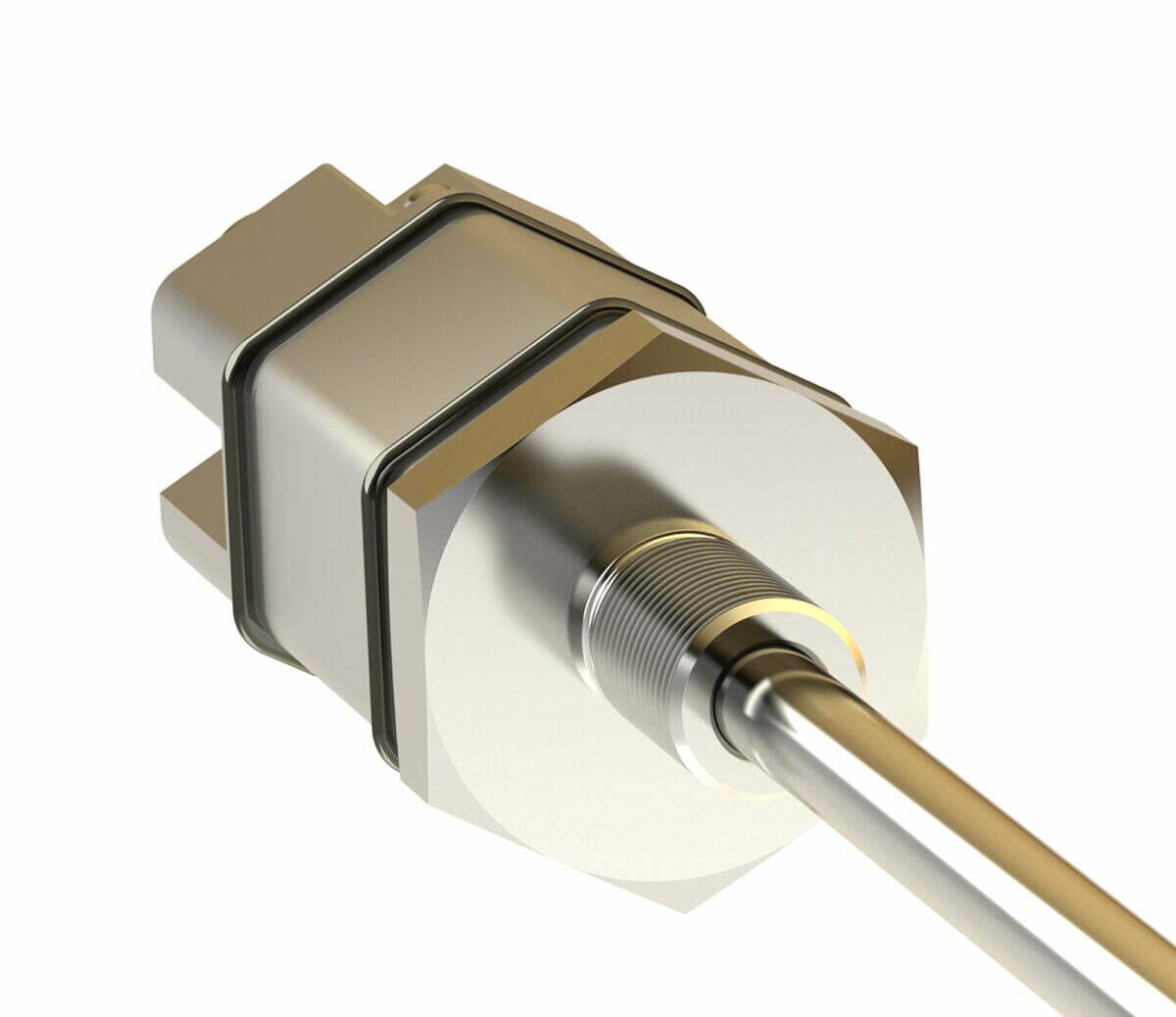

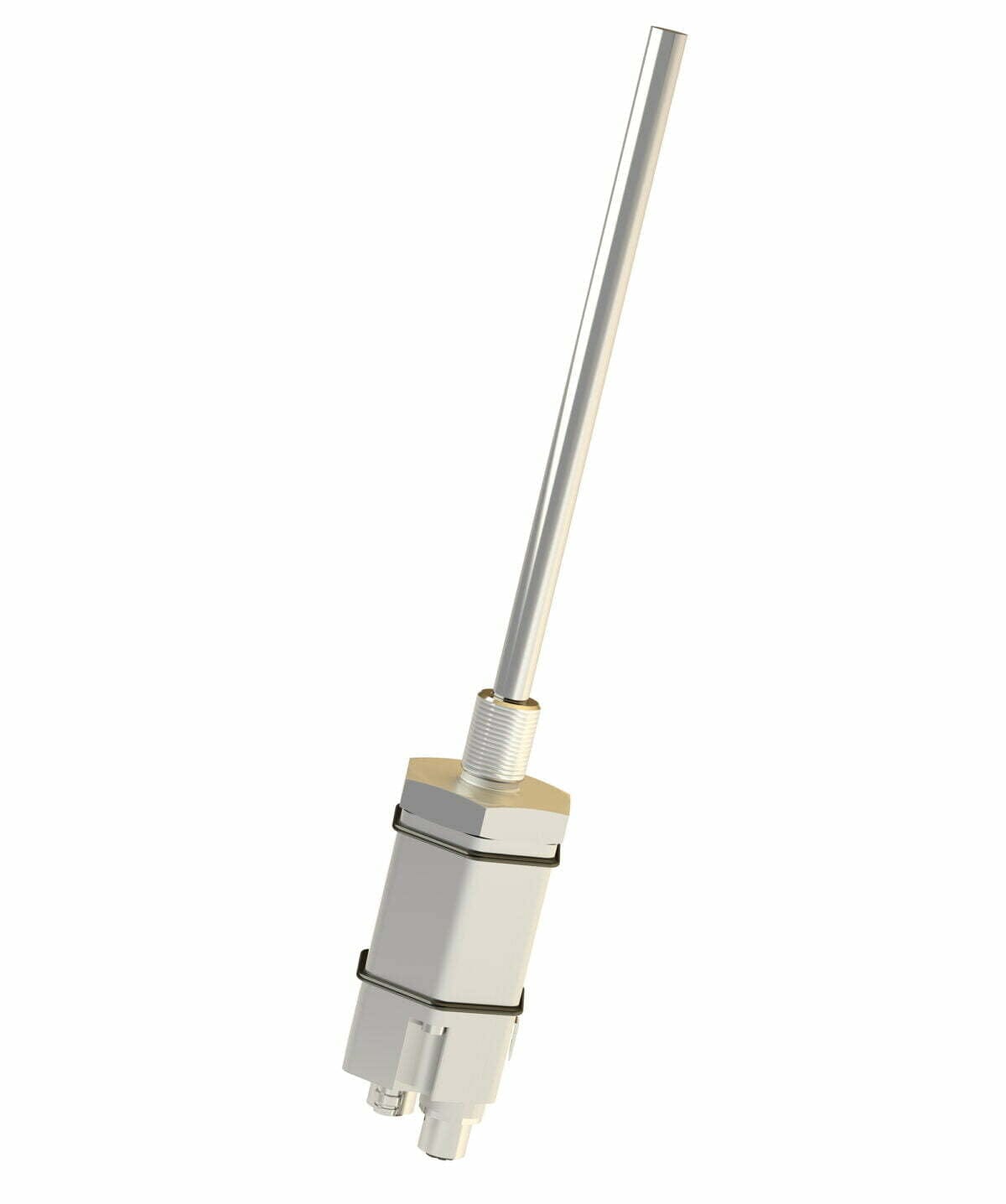

Magnetostriktiv forskydningstransducer MSK Forskydningstransducere fungerer efter princippet om at måle bevægelsen mellem to punkter i en magnetostriktiv bølgeleder. Et punkt bestemmes af ringen på en bevægelig position, hvis afstand fra nulpunktet svarer til den sektion, der skal måles. Driftstiden for en transmitteret puls er direkte proportional med denne sektion. Konvertering til et forskydningssignal finder sted i downstream-elektronikken. Bølgelederen er indkapslet i et trykbestandigt rør af rustfrit stål eller en ekstruderet profil. På bagsiden er der et støbt aluminiumshus, som indeholder elektronikken i SMD-teknologi. I stangversionen er positioneringsmagneten placeret i en ring, der føres over stangen uden kontakt. I profilversionen er den enten placeret i en slæde, som er forbundet med maskinens bevægelige del via en kuglekobling, eller den bevæger sig som en løftbar positioneringsmagnet, uden slid, over profilen.
