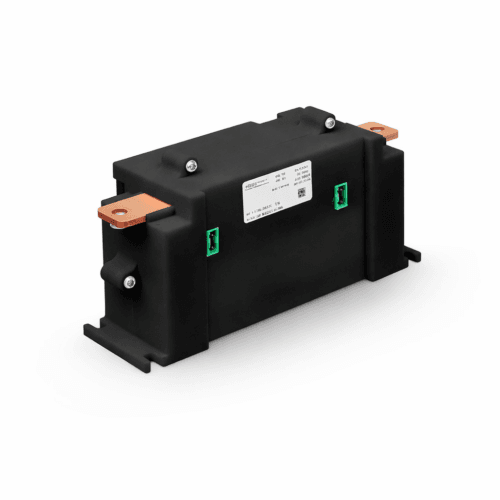

Smart kontaktor – SC503

Frågor och svar

• Vad är en kontaktor?

  En kontaktor definieras enligt IEV ref 441-14-33 som en mekanisk omkopplingsanordning med endast ett viloläge, manövrerat på annat sätt än för hand, som klarar tillslag, att leda och bryta strömmar under normala kretsförhållanden inklusive driftöverbelastning.

  I dagligt tal avses oftast en elektromekanisk kontaktor där manövrering av till- och frånslag sker med hjälp av en elektriskt driven spole. Förenklat kan man säga att kontaktorn i grunden är en omkopplare för elektrisk kraft på samma sätt som ett relä är en omkopplare för elektrisk signal eller mindre laster.

  I och med elektrifieringen och högre spänning i systemen så krävs kontaktorer som klarar att släcka den ljusbåge som uppstår för att på ett säkert sätt kunna bryta strömmen, även under last i en nödsituation. Det är därför viktigt att ha rätt kontaktor för ändamålet. Faktorer att överväga vid val av kontaktor är ström, spänning, strömriktning, induktansen, kortslutningsström m.m. Detta för att säkerställa att strömmen faktiskt bryts och att inte leder till fler katastrofala förlopp så som brand eller liknande, läs mer om risker här. Kontakta gärna oss för hjälp att välja kontaktor till ditt system.

  Se vårt utbud av kontaktorer samt kontaktpersoner här





• Hur styr man en kontaktor?

  I varje kontaktor finns en spole som manövrerar tillslag och brytning, spänningen för att styra spolen kan variera beroende på applikation normalt inom industri är 24VDC. Kontaktorn kan även innehålla ett PCB som styr tillslag och brytning. Vissa kontaktorer har fler än en spole för att minska strömförbrukningen. Oftast en kraftigare för att sluta kontakten och en som drar mindre ström för att hålla kontakten sluten. Detta har i moderna Schaltbau kontaktorer ofta ersatts av endast en spole styrd med PWM signal för att uppnå lägre strömförbrukning och lättare kontaktor.

• Hur mycket ström klarar en kontaktor?

  Denna fråga måste delas upp i flera parametrar. Hur hög ström som kan gå genom kontaktorn kontinuerligt bestäms av värmavledningsförmågan och max kontinuerlig ström benämns ofta Ith eller termisk ström. Ofta kan en högre ström köras under kortare tid.

  Vid frånslag eller brytning under last skapas alltid en ljusbåge. Energin i ljusbågen bestäms av ström och spänning samt vilken typ av last som bryts. Ljusbågen är joniserad gas, s.k. plasma. Energin i ljusbågen är mycket hög och kraftfullt destruktiv för t.ex. kontakterna. Beroende på design kan kontaktorn hanteras ljusbågen på olika sätt. Syftet är alltid att kyla bort energin i ljusbågen för att skapa en säker situation och förminskat slitage. Kapaciteten vid brytning beror anges alltid i ampere vid en specifik spänning samt tidskonstant för lasten.

  Vid tillslag under last kan mindre ljusbågar bildas men dessa försvinner så snart kontakten sluts. Kapaciteten vid tillslag är ofta mycket större än för brytning och anges i ampere vid en specifik spänning samt tidskonstant för lasten.

• Varför används kontaktorer?

  Historiskt har kontaktorer använts för att direkt slå till och från elektriska laster, till exempel elmotorer och även idag används dom på detta vis i många applikationer. I moderna system sker dock ofta start och stop på elektronisk väg och kontaktorns syfte blir framför allt att möjliggöra galvanisk separation och att agera brytare vid händelse av avvikelse eller fel i systemet.
