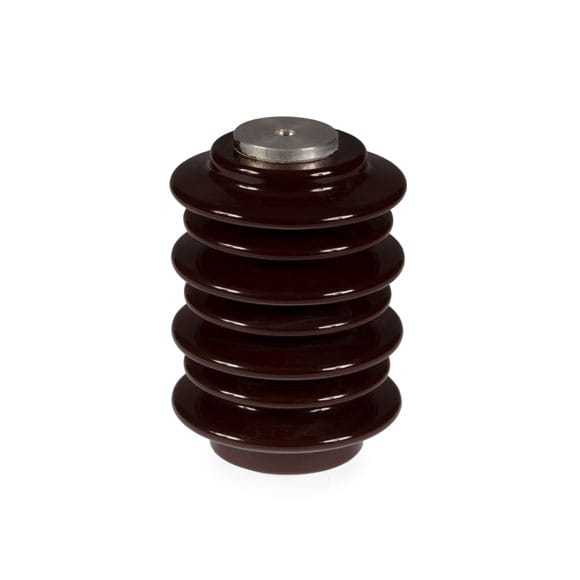

Stödisolator i Keramik – G205

Keramiska lagerisolatorer är det idealiska valet för utrustning som används i mycket aggressiva miljöer, typiska för industriella områden. Tack vare det oorganiska materialet blir isolatorns yta okänslig för överslag även vid kortvariga överspänningar. Den glaserade och släta ytan minskar fastsättning av förorenande damm och gör rengöringen enkel.

Det keramiska materialet ger dessutom de bästa egenskaperna mot brandrisk. Även den ekonomiska konkurrenskraften bör beaktas, särskilt i jämförelse med andra typer av isolatorer.

Offertförfrågan

Teknisk ritning av en aluminiumkomponent.

Produktinformation
Dokumentation
Frågor och svar

Produktinformation

Tekniska specifikationer

Material: Aluminiumlegering L2561, enligt DIN 1725
Ytfinish: Glasyr, brun färg
Krypsträcka: 450 mm
Märkspänning / maxspänning: 15 kV / 17,5 kV
Blixtimpulshållspänning: 95 kV
Hållspänning vid 50 Hz (vått): 45 kV
Minsta böjhållfasthet: 3 kN
Tester: enligt IEC 60168

Dimensioner

Totalhöjd: 205 mm ± 2 mm
Ytterdiameter: Ø135 mm
Basdiameter: Ø120 mm
Fästhål: M16 × 40 mm (botten), M12 × 40 mm (topp)

Produktkategori

Isolatorer

Produkttyp

Keramiska isolatorer, Stödisolatorer

Tillverkare

Isolex

Bransch

Ny energi

Applikationer

DC-labb / Testutrustning likström, El-fordon, ESS – Energilagring

Dokumentation

ID10222rev0_G205 Al M12-M16

Frågor och svar

Vad menas med krypningsavstånd för isolatorer?

Krypningsavstånd är det geometriska måttet på ytavståndet mellan den övre gängan och den nedre gängan på isolatorn.
