Isolatorer

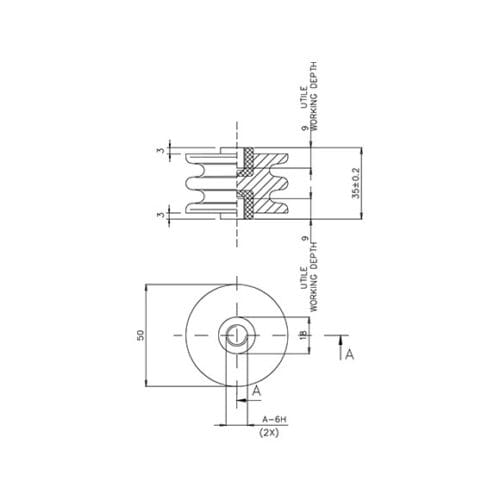

Höjd 35 mm
Diameter xx mm
Krympavstånd 85 mm
Drifttemperatur (utomhusversion) °C 180
Torr testspänning kV 16
Maximal belastning under de testförhållanden som föreskrivs av EN 61373 N 300
Brottlast vid böjning N 3600
Dragbrottsbelastning N 7000
Kompressiv brottbelastning N 40 000
Torsionsbrytande vridmoment Nm 40
Vikt g 110
| Artikel nr | Beskrivning |
| 3121423700 | B35 OT M8 |
| 3121111053 | B35 OT M8 |
| 3121111063 | E35 Inox M10 |
| 3121111013 | E35 OT M8 |
| 3121111033 | E35 OT M10 |
Krypningsavstånd är det geometriska måttet på ytavståndet mellan den övre gängan och den nedre gängan på isolatorn.
En isolator är en komponent som används för att förhindra elektrisk ström från att oavsiktligt ledas mellan ledande delar eller till jord. De används både i lågspänning och högspänning för att säkra anläggningar och skydda människor, utrustning och konstruktioner.Nedan följer en genomgång av vanliga isolatortyper, deras benämningar och användningsområden.
Beskrivning: En genomföringsisolator används när en ledare ska passera genom en vägg, kapsling eller panel utan att skapa elektrisk kontakt med det material den går igenom.
Användning: I elcentraler, kapslingar och generatorer. Vanlig vid transformatorer, väggar eller kopplingslådor. Säkerställer att ledaren kan gå igenom en jordad yta utan att kortsluta.
Exempel: Genomföringsisolator i porslin för högspänning, plastgenomföring i 12/24 V-anläggningar.
Beskrivning: Används för att mekaniskt bära upp och elektriskt isolera ledare eller kopparskenor från jordade delar.
Användning: I ställverk, kopplingscentraler och brytare. Monteras ofta vertikalt på paneler eller montageplattor.
Material: Porslin, epoxi eller glasfiberarmerad plast.
Beskrivning: Används för att ta upp dragkrafter i linor och ledningar, t.ex. i ändpunkter eller vid spänningsövergångar.
Användning: Luftledningar, antennanläggningar. Förhindrar jordning genom fästpunkter.
Beskrivning: En linjeisolator i diskform som används i kedjor vid högspänningsledningar.
Användning: I högspänningsnät (110 kV och uppåt). Kombineras i serier för högre isolationsnivå och mekanisk styrka.
Beskrivning: En lång isolator som används i högspänningsställverk där den håller upp ledare eller komponenter.
Användning: Monteras vertikalt eller horisontellt. Klarar spänningar upp till 420 kV och tunga laster.
Beskrivning: En modern isolator med glasfiberkärna och silikonhölje. Ersätter ofta äldre porslinsmodeller.
Användning: I kraftnät, stolpar och transformatorstationer. Fördelar: låg vikt, väderbeständighet och slagtålighet.
Isolatorer
Isolatorer
Isolatorer
Isolatorer
Isolatorer
Isolatorer
Isolatorer
Isolatorer
Stödisolator B35 är tillverkad i värmehärdande BMC (Bulk Moulding Compound) och avsedd för inomhusbruk. Den är designad för tuffa miljöer med hög vibration, termisk variation, fukt, industriell förorening och överspänningar. CTI 600 enligt IEC 112 – den högsta nivån i EN-standarderna.
För utomhusbruk finns E35 i epoxiresin, som kan användas både inomhus och utomhus. Epoxiversionen har högre hållfasthet och tål +180 °C i 20 000 h och +200 °C i 2 000 h (IEC 216), jämfört med +145 °C för BMC.
