Högspänningsrelä konstruerat för moderna testsystem där galvanisk isolation av icke-aktiva komponenter krävs under högspännings- och isolationsprov. Märkisolationsspänning 1500V vid PD2 och en öppen kontakt som tål 10 kV impuls ger marginal mot de spänningsnivåer som förekommer vid typprovning av DC-utrustning. Reläet är bidirektionellt och bryter kontinuerlig ström upp till 25 A oberoende av strömriktning, vilket gör det användbart även vid skyddsledarprov. Konstruktionen följer IEC och UL 60947-4-1.

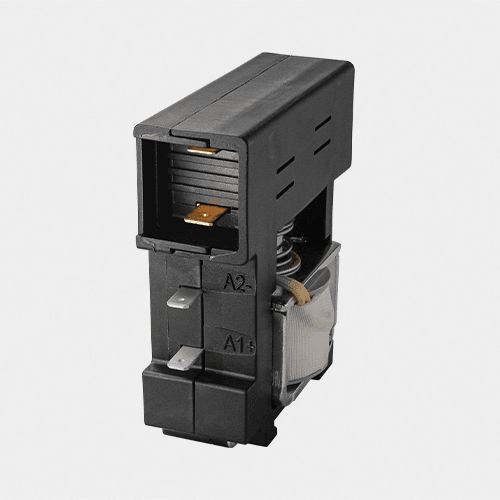

1-polig
Konfiguration NO eller NO+NC, brytförmåga 10 A vid 500V (T = 1 ms), märkström 25 A
Tillämpning: enpolig till- och frånkoppling vid isolationstest och skyddsledarprov

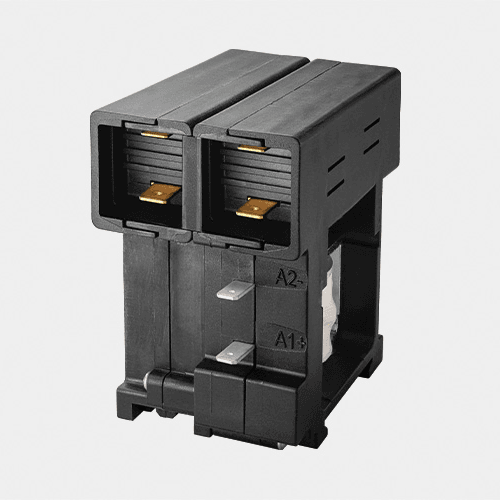

2-polig
Konfiguration NO eller NO+NC, brytförmåga 10 A vid 500V (T = 1 ms), märkström 25 A
Tillämpning: tvåpolig frånskiljning av plus- och minuspol i DC-testbänkar
| Egenskap | 1-polig | 2-polig |
|---|---|---|
| Märkisolationsspänning Ui | 1500V (PD2) / 1000V (PD3) | 1500V (PD2) / 1000V (PD3) |
| Märkstötspänning Uimp | 10 kV | 10 kV |
| Märkström Ith vid 40 °C | 25 A | 25 A |
| Brytförmåga vid Ue = 500V, T = 1 ms | 10 A | 10 A |
| Spolspänning Us | 24V DC (PWM-modul integrerad) | 24V DC (PWM-modul integrerad) |
| Montering | DIN-skena NS 35/15 (skruvfritt) | DIN-skena NS 35/15 (skruvfritt) |
| Drifttemperatur | −5 °C … +40 °C | −5 °C … +40 °C |
| Standard | IEC/UL 60947-4-1 | IEC/UL 60947-4-1 |
För fullständiga tekniska data – artikelnummer, dimensioner, effektförluster, korttidsströmtålighet, kontaktmaterial m.m. – se respektive datablad.
Kontaktorer
Kontaktorer
Kontaktorer
Kontaktorer
Kontaktorer
Kontaktorer
Kontaktorer
Kontaktorer
Kompakt högspänningsrelä för isolations-, högspännings- och skyddsledarprov i testbänkar upp till 1500V DC.
Bidirektionellt relä med öppet huvudkontaktsystem som tål impulsspänningar upp till 10 kV och bryter laster upp till 25 A oberoende av polaritet. PWM-styrd spole ger låg värmeutveckling och konstant tillslagsbeteende.
