Kompositisolatorer – Stationsstolpisolatorer

SSP-sortimentet är stödisolatorer som täcker hela spannet från 10 kV till 252 kV, med varianter anpassade för olika mekaniska belastningar och krypströmsavstånd. Nedan hittar du samtliga produktvarianter med fullständiga tekniska specifikationer, så att ni enkelt kan välja rätt lösning för er applikation.

Offertförfrågan

Tre grå högspänningsisolatorer i olika höjder

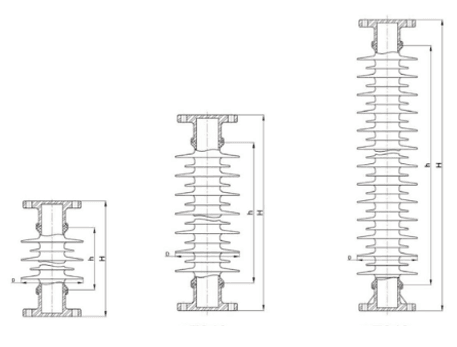

Tre tekniska ritningar av veckade bälgar

Offertförfrågan

Produktinformation

Produktinformation

Product number	Fig No.	Rated Voltage kV	Specified Cantilever Load kN	Section Length H(mm)	Creepage Distance mm	Lightning Impulse Withstand kV	1 Min Wet Power Freq. Withstand kV
SSP-10/6	4.1	10	6	215 ± 1	380	95	38
SSP-10/8		10	8	215 ± 1	380	95	38
SSP-20/6		20	6	305 ± 1	680	125	50
SSP-20/8		20	8	305 ± 1	680	125	50
SSP-20/10		20	10	355 ± 1	720	150	50
SSP-35/4	4.2	35	4	560 ± 1	1320	250	95
SSP-35/8		35	8	560 ± 1	1320	250	95
SSP-66/4		66	4	770 ± 1	2160	325	140
SSP-66/8	4.3	66	8	770 ± 1	2160	325	140
SSP-132/4.5		132	4,5	1500 ± 2	4500	650	275
SSP-126/8		110	8	1300 ± 2	3300	550	230
SSP-126/10		110	10	1220 ± 1	3300	550	460
SSP-126/12.5		110	12,5	1220 ± 1	3300	550	460
SSP-252/4		252	4	2300 ± 3.5	6300	1050	460
