Säkringar
PK-serien är säkringshållare för DC-säkringar av typ NH, byggda med keramisk isolation för hög temperaturtålighet och robust drift i ställverk, batterikapslingar och annan tung industriapplikation. Skruvanslutningarna (M8, M10 eller M12 beroende på storlek) ger en säker och vibrationstålig fastspänning, vilket gör serien lämplig för ESS-installationer, solcellsanläggningar och laddinfrastruktur där driftsäkerhet är avgörande.
PK 00 och PK 0 är utförda för NH00- respektive NH0-säkringar upp till 160A vid 1000V AC/DC, med M8-anslutning. PK 1, PK 2 och PK 3 täcker NH1, NH2 och NH3 upp till 250, 400 respektive 630A, med M10- eller M12-anslutning beroende på storlek.
För applikationer som kräver 1500V DC, exempelvis moderna ESS- och solcellsprojekt där äldre 1000V-hållare inte räcker till, finns PK XL-serien (PK 01XL, PK 1XL, PK 2XL, PK 3L) för NH1XL/2XL/3L-säkringar samt den enpoliga U1XL/U2XL/U3L-GZ/1500/H-serien för samma säkringsstorlekar.

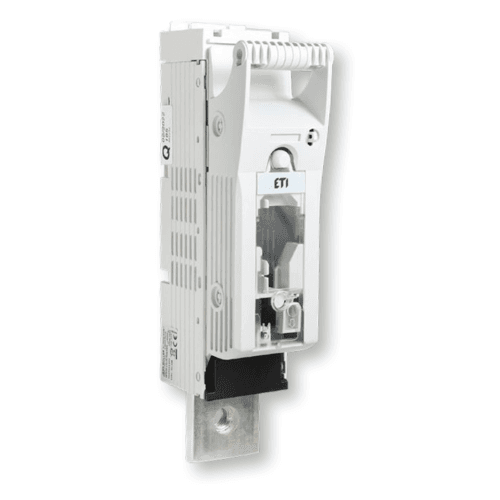

KVL00 är en telecom-frånskiljare för 250V DC och 750A, avsedd för NH00-säkringar med center trip-indikator (striker pin). Den passar väl i telecom-, UPS- och batterifeeder-applikationer där NH DC 80V- och 250V-säkringar används.
Samtliga PK- och U-hållare kan kompletteras med mikrobrytare MK för utlösningssignalering till överordnat styr- och övervakningssystem, vilket är särskilt värdefullt i obemannade anläggningar. Till NH1-storlek används adapter AMK1, och till NH2, NH3 och NH3L används adapter AMK2. Signaleringsfunktionen fungerar endast tillsammans med säkringar som har center trip-indikator (striker pin). Tillbehören beställs på förfrågan.
PK-serien kompletterar Inkoms övriga NH-säkringssortiment: DC-säkring NH 80–1100V, ultrasnabb halvledarsäkring Square Body 1250/1500V samt Railway 4000V.
| PK 00 (M8-M8), 160A | 1000V AC/DC, för NH00, kabelarea 6-95mm², åtdragningsmoment 10Nm, vikt 173g |
| PK 0 (M8-M8), 160A | 1000V AC/DC, för NH0, kabelarea 6-95mm², åtdragningsmoment 10Nm, vikt 258g |
| PK 1 (M10-M10), 250A | 1000V AC/DC, för NH1, kabelarea 25-150mm², åtdragningsmoment 32Nm, vikt 605g |
| PK 2 (M10-M10), 400A | 1000V AC/DC, för NH2, kabelarea 25-240mm², åtdragningsmoment 32Nm, vikt 845g |
| PK 3 (M12-M12), 630A | 1000V AC/DC, för NH3, kabelarea 25-300mm², åtdragningsmoment 32Nm, vikt 1110g |
| PK 01XL (M8-M8), 160A | 1500V DC, för NH1XL, kabelarea 6-95mm², åtdragningsmoment 10Nm, vikt 300g |
| PK 1XL (M10-M10), 250A | 1500V DC, för NH1XL, kabelarea 25-150mm², åtdragningsmoment 32Nm, vikt 675g |
| PK 2XL (M10-M10), 400A | 1500V DC, för NH2XL, kabelarea 25-240mm², åtdragningsmoment 32Nm, vikt 921g |
| PK 3L (M12-M12), 630A | 1500V DC, för NH3L, kabelarea 25-300mm², åtdragningsmoment 32Nm, vikt 1184g |
| U1XL-1IGZ/1500/H (enpolig), 250A | 1500V DC, för NH1XL, skruv M10, max anslutning 240mm², vikt 600g |
| U2XL-1IGZ/1500/H (enpolig), 400A | 1500V DC, för NH2XL, skruv M10, max anslutning 240mm², vikt 600g |
| U3L-1IGZ/1500/H (enpolig), 630A | 1500V DC, för NH3L, skruv M12, max anslutning 300mm², vikt 1000g |
| KVL00 Telecom-frånskiljare | 250V DC, 750A, för NH00 med striker pin (center trip-indikator), används med NH DC 80V och 250V-säkringar, kortslutningshållfasthet 25kA, IP20 (drift)/IP10 (lucka öppen), anslutning M12, vikt 0,75kg |
Säkringar
Säkringar
Säkringar
Säkringar
Säkringar
Säkringar
Säkringar
PK-serien är säkringshållare för NH-säkringar i DC-applikationer, från PK00 för 1000V AC/DC till PK XL och U..GZ/1500/H för moderna 1500V-system. Serien täcker ställverk, batterikapslingar, ESS, solcellsanläggningar, laddinfrastruktur och telecom, och kompletterar Inkoms övriga NH-säkringssortiment.
