Säkringar
TRB är en kompakt bladsäkring med bult-anslutning (M-hål) för montage direkt på batteripol eller busbar, enligt standarden DIN 43560/1. Säkringen finns i storlekarna 35A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 300A, 355A och 425A, vilket täcker hela spannet från lätta AGV-fordon till tunga motviktstruckar.
TRB passar särskilt väl för moderna AGV-system i lager, logistikcentra och produktion, där snabb utbytbarhet i drift är viktigt för hög uppetid, samt för traditionella truckapplikationer på 80VDC.
Bokstäverna anger säkringens driftklass enligt IEC 60269. Den första bokstaven visar säkringens brytområde och den andra visar vad den är gjord för att skydda.
Första bokstaven, brytområde:
Andra bokstaven, skyddsobjekt:
Vanliga kombinationer: gG är en ledningssäkring, aM en motorsäkring, aR en halvledarsäkring som bara skyddar mot kortslutning och gR en halvledarsäkring som skyddar i hela området.
Det finns också klasser för särskilda tillämpningar: gBat (batterisäkring), gPV (solcellssäkring) och gB (gruvsäkring). De beskrivs i egna frågor.
Våra DC-säkringar hittar du här
En gBat-säkring, eller batterisäkring, är en helområdessäkring för likström som är provad för att skydda batterier och batterisystem enligt IEC 60269-7.
Ett batteri kan ge en mycket hög kortslutningsström nästan direkt. Kretsen har dessutom låg induktans, vilket ger en kort tidskonstant (L/R) och en mycket snabb strömstegring. gBat-säkringar är provade för just de förhållandena, både vid kortslutning och vid överlast.
Vanliga användningsområden:
Att tänka på vid val:
Inkom har gBat-säkringar upp till 1500 VDC: storlekarna 10×38 och 14×51 för 800 VDC med 30 kA brytförmåga DC, samt NH-storlekar för 1000 VDC och 1500 VDC.
Våra gBat-säkringar hittar du här
En gPV-säkring, eller solcellssäkring, är en helområdessäkring för likström som skyddar solcellssträngar och deras kablar mot överström enligt IEC 60269-6.
När flera strängar är parallellkopplade kan en sträng med fel, till exempel en kortsluten modul eller ett jordfel, matas med backström från de andra strängarna. En solcellsmodul ger en kortslutningsström som bara ligger strax över driftströmmen. Därför måste säkringen kunna bryta låga överströmmar på ett säkert sätt, och det kräver helområdesskydd (g). En delområdessäkring räcker inte.
gPV-säkringar är provade för de förhållanden som råder i en solcellsanläggning, bland annat höga DC-spänningar. Vanliga märkspänningar är 1000 och 1500 VDC.
Dimensionering av strängsäkring enligt IEC 62548:
Inkom har säkringshållare för gPV-säkringar. Du hittar dem här
Likström har ingen nollgenomgång, så säkringen måste själv släcka ljusbågen. Därför måste en säkring vara provad och märkt för DC vid rätt spänning.
I ett växelströmsnät på 50 Hz passerar strömmen noll 100 gånger per sekund, och ljusbågen slocknar av sig själv vid nästa nollgenomgång. I en DC-krets brinner ljusbågen kvar tills säkringen har byggt upp en bågspänning som är högre än systemspänningen.
Kretsens induktans gör brytningen svårare, eftersom säkringen också måste ta upp den energi som lagrats i induktansen. Tidskonstanten L/R beskriver hur stor den påverkan är: ju högre L/R, desto tyngre blir brytningen. Därför anges DC-märkspänningen alltid för en viss tidskonstant.
I praktiken betyder det här:

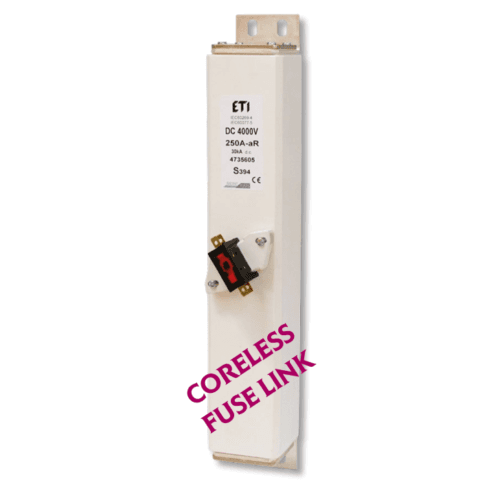

Våra DC-säkringar för järnväg hittar du här
Skillnaden är brytområdet. En aR-säkring skyddar halvledare bara mot kortslutning, medan en gR-säkring skyddar mot både kortslutning och överlast.
Båda är halvledarsäkringar enligt IEC 60269-4. De är mycket snabba och släpper igenom lite energi (I²t), vilket krävs för att dioder, tyristorer och IGBT:er ska klara ett fel.
Inkoms NH DC-säkringar för 1000 och 1100 VDC är aR-säkringar.
Våra NH DC-säkringar hittar du här
TRB är en bladsäkring med bult-anslutning för 80VDC-system, avsedd för direkt montage på batteripol eller busbar. Säkringen är utvecklad för moderna AGV-fordon och intralogistik men passar även traditionella truckar, och täcker med sitt strömspann 35-425A allt från lätta AGV-system till tunga motviktstruckar.
