Säkringar
Säkringarna är avsedda för utrustningsskydd i gruvdrift och andra ATEX-klassade miljöer, exempelvis kemisk processindustri och petrokemiska anläggningar, där koldamm eller brandfarlig gas kan förekomma.
Karakteristik aM skyddar motorer, kontaktorer och reläer vid kortslutning. Karakteristik gB är en låggnistkonstruktion (B står för tyska Bergbau, gruvdrift) som håller den energi som frigörs vid utlösning så låg att en explosiv atmosfär inte antänds.
Alla utföranden har märkspänning 1000V a.c. och är certifierade enligt DIN VDE 0636-21 (tilläggskrav för gruvsäkringar) samt IEC 60269-2/-4. Utförandena framgår av tabellen. Artikelnummer, dimensioner, effektförluster och tid-strömkurvor finns i databladet.
Säkringsfäste PK00-100mm för storlek 00, PK1,2,3-100mm för storlek 1 och 3 samt PK1L för storlek 01L.
Säkringshållare – Länk
| aM, storlek 00 | Fäste PK00, 1000V a.c., 25kA, 25–160A. Motor-, kontaktor- och reläskydd |

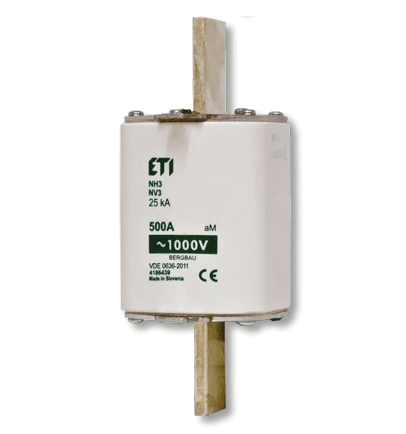

| aM, storlek 1 & 3 | Fäste PK1,2,3-100mm, 1000V a.c., 25kA, 50–500A. Motorskydd för högre effekt |
| gB, storlek 00/78 | Fäste PK00, 1000V a.c., 25kA, 16–25A. Låggnistskydd för mindre kretsar |
| gB, storlek 00/85 | Fäste PK00, 1000V a.c., 25kA (100kA vid 125A), 25–160A. Huvudutförande för gruv- och ATEX-installationer |
| gB, storlek 01L | Fäste PK1L, 1000V a.c., 100kA, 125A. Låggnistskydd med hög brytförmåga |
Bokstäverna anger säkringens driftklass enligt IEC 60269. Den första bokstaven visar säkringens brytområde och den andra visar vad den är gjord för att skydda.
Första bokstaven, brytområde:
Andra bokstaven, skyddsobjekt:
Vanliga kombinationer: gG är en ledningssäkring, aM en motorsäkring, aR en halvledarsäkring som bara skyddar mot kortslutning och gR en halvledarsäkring som skyddar i hela området.
Det finns också klasser för särskilda tillämpningar: gBat (batterisäkring), gPV (solcellssäkring) och gB (gruvsäkring). De beskrivs i egna frågor.
Våra DC-säkringar hittar du här
En gBat-säkring, eller batterisäkring, är en helområdessäkring för likström som är provad för att skydda batterier och batterisystem enligt IEC 60269-7.
Ett batteri kan ge en mycket hög kortslutningsström nästan direkt. Kretsen har dessutom låg induktans, vilket ger en kort tidskonstant (L/R) och en mycket snabb strömstegring. gBat-säkringar är provade för just de förhållandena, både vid kortslutning och vid överlast.
Vanliga användningsområden:
Att tänka på vid val:
Inkom har gBat-säkringar upp till 1500 VDC: storlekarna 10×38 och 14×51 för 800 VDC med 30 kA brytförmåga DC, samt NH-storlekar för 1000 VDC och 1500 VDC.
Våra gBat-säkringar hittar du här
En gPV-säkring, eller solcellssäkring, är en helområdessäkring för likström som skyddar solcellssträngar och deras kablar mot överström enligt IEC 60269-6.
När flera strängar är parallellkopplade kan en sträng med fel, till exempel en kortsluten modul eller ett jordfel, matas med backström från de andra strängarna. En solcellsmodul ger en kortslutningsström som bara ligger strax över driftströmmen. Därför måste säkringen kunna bryta låga överströmmar på ett säkert sätt, och det kräver helområdesskydd (g). En delområdessäkring räcker inte.
gPV-säkringar är provade för de förhållanden som råder i en solcellsanläggning, bland annat höga DC-spänningar. Vanliga märkspänningar är 1000 och 1500 VDC.
Dimensionering av strängsäkring enligt IEC 62548:
Inkom har säkringshållare för gPV-säkringar. Du hittar dem här
Likström har ingen nollgenomgång, så säkringen måste själv släcka ljusbågen. Därför måste en säkring vara provad och märkt för DC vid rätt spänning.
I ett växelströmsnät på 50 Hz passerar strömmen noll 100 gånger per sekund, och ljusbågen slocknar av sig själv vid nästa nollgenomgång. I en DC-krets brinner ljusbågen kvar tills säkringen har byggt upp en bågspänning som är högre än systemspänningen.
Kretsens induktans gör brytningen svårare, eftersom säkringen också måste ta upp den energi som lagrats i induktansen. Tidskonstanten L/R beskriver hur stor den påverkan är: ju högre L/R, desto tyngre blir brytningen. Därför anges DC-märkspänningen alltid för en viss tidskonstant.
I praktiken betyder det här:
Våra DC-säkringar för järnväg hittar du här
Skillnaden är brytområdet. En aR-säkring skyddar halvledare bara mot kortslutning, medan en gR-säkring skyddar mot både kortslutning och överlast.
Båda är halvledarsäkringar enligt IEC 60269-4. De är mycket snabba och släpper igenom lite energi (I²t), vilket krävs för att dioder, tyristorer och IGBT:er ska klara ett fel.
Inkoms NH DC-säkringar för 1000 och 1100 VDC är aR-säkringar.
Våra NH DC-säkringar hittar du här
Säkringar för utrustningsskydd i gruvmiljö och andra ATEX-zoner, med karakteristikerna aM och gB. Konstruktionen begränsar den energi som frigörs vid utlösning, vilket krävs i miljöer med brandfarlig koldamm eller gas, till exempel i gruvdrift, kemisk processindustri och petrokemiska anläggningar. Finns i storlekarna 00, 1, 3 och 01L för märkspänning 1000V a.c.
