Kompositisolator

Denna kompositisolator är konstruerad för högspänningsapplikationer upp till 66 kV och används för att säkerställa säker och tillförlitlig elektrisk isolering i kraftsystem. Konstruktionen kombinerar en glasfiberförstärkt kärna med silikonbaserade isolerskärmar, vilket ger hög mekanisk hållfasthet, god väderbeständighet och lång livslängd. Tack vare den lätta kompositdesignen och de galvaniserade stålfästena är isolatorn väl anpassad för krävande utomhusmiljöer och kraftledningsinstallationer.

Offertförfrågan

Offertförfrågan

Produktinformation
Dokumentation

Produktinformation

Elektriska egenskaper

Märkspänning: 66 kV
Torr blixtimpulshållfasthet: 400 kV
BIL (Basic Insulation Level): 325 kV
Effektfrekvens hållspänning:
- Vått: 175 kV
- Torrt: 275 kV

Fysiska egenskaper

Minsta torr ljusbågsavstånd: 770 mm
Minsta krypsträcka: 2172 mm

Mekaniska egenskaper

Specificerad draghållfasthet (STL): 40 kN

Material

Kärna: Glasfiberförstärkt epoxiharts
Isolerskärmar: Silikongummi
Ändbeslag/fästen: Galvaniserat stål

Standard

Uppfyller IEC 62231

Övrigt

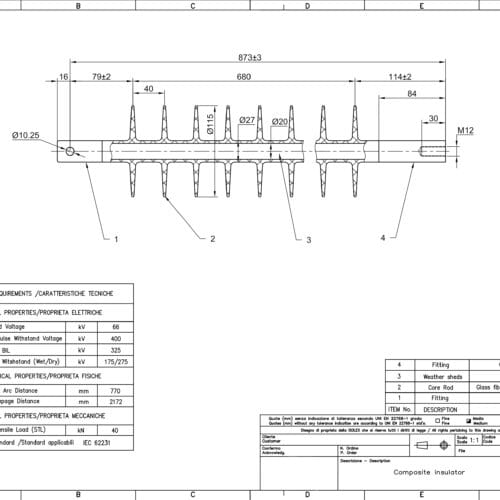

Total längd: ca 873 mm
Gänganslutning: M12

Produktkategori

Isolatorer

Produkttyp

Isolatorer

Tillverkare

Isolex

Bransch

Ny energi

Applikationer

Järnväg
